技術文章鋁合金驅動式液壓扭力扳手：高效螺栓作業利器，詳解使用與維護
更新時間：2025-10-17 點擊次數：201次鋁合金驅動式液壓扭力扳手：高效螺栓作業利器，詳解使用與維護
在工業領域大規格螺栓的鎖緊與拆松作業中，上海鑄衡生產的鋁合金驅動式液壓扭力扳手憑借其獨特優勢，成為眾多場景的優選工具。鋁合金驅動式液壓扭力扳手不僅具備強勁性能，還擁有規范的使用流程與細致的維護要求，為高效、安全的螺栓作業提供有力支持。

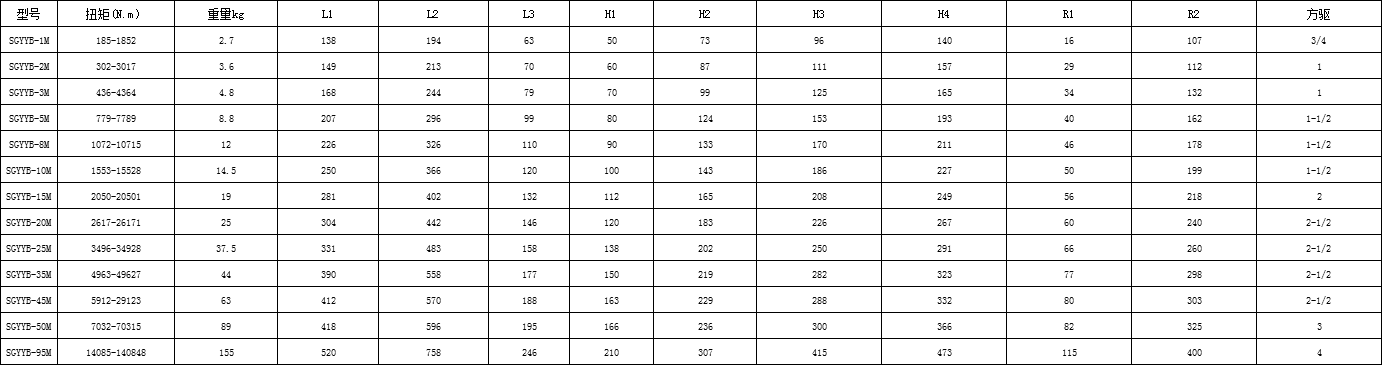

鋁合金驅動式液壓扭力扳手規格型號
系統組成：多部件協同，適配多樣需求
鋁合金驅動式液壓扭力扳手系統（如圖 2）主要由工作頭、反作用力臂、快速接頭、高壓油管、高壓泵站及套筒組成。通過選用不同型號的驅動軸和套筒附件，在高壓泵站提供的油壓作用下，該系統能夠靈活應對各種規格螺栓的鎖緊與拆松作業，適配工業生產、設備檢修等不同場景的需求，為作業人員提供便捷、高效的操作體驗。
圖2 系統連接圖（手動換向）
產品特點：輕便強勁，精準靈活
輕便且扭力強勁：采用超高強度合金材料制造，既保證了產品的輕量化，便于在不同作業環境中搬運和操作，又能輸出強大扭力，工作壓力最高可達 70MPa，輕松應對大扭矩螺栓作業。
扭矩精準度高：輸出扭矩誤差不超過 ±3%，能精準把控螺栓緊固或拆松的扭矩值，確保作業質量，避免因扭矩不當導致的設備故障或安全隱患。
適配性強：配備 360° 微調式反作用力臂，同時搭配可 360°×180° 旋轉的油管接頭，能夠充分適應不同的工作環境，無論是狹窄空間還是特殊角度的作業需求，都能靈活調整，保障作業順利進行。
提升作業效率：有效節約勞動力，減輕作業人員的工作強度，大幅縮短螺栓作業時間，顯著提高整體工作效率，助力工業生產與設備檢修工作高效推進。
使用方法：規范操作，保障安全高效
1. 準備階段
（1）連接泵站：如圖 2（手動換向系統連接圖）所示，將泵的高壓出口與液壓扳手的高壓進口、泵的低壓出口與液壓扳手的低壓進口，分別通過高壓油管連接，連接時需確保油管上的快速接頭插到底，保證連接緊密。
（2）檢查設備：仔細檢查油管接頭是否連接可靠，防止作業過程中出現漏油情況；同時確認泵內是否有充足的液壓油，嚴禁無油運轉，避免損壞設備。
（3）接通電源：將泵的電源插頭插入合適的電源，為設備運行做好準備。
2. 試運轉階段
（1）放置扳手：將扳手平穩置于空地上，避免與其他物品碰撞。
（2）啟動檢查：打開泵站電源開關，啟動泵站，觀察電機運轉是否正常，有無異常噪音或振動。
（3）空轉測試：使扳手空運轉數次，觀察扳手轉向，明確當前是拆松還是鎖緊運動方向，確認設備無異常后，方可將扳手放置到套筒上準備正式作業。
3. 正式操作階段
（1）確定鎖緊力矩
若設備設計有明確的鎖緊力矩要求，用戶可直接按設計要求確定；若無設計要求，建議參考螺栓預緊力矩推薦表推薦數據，實際鎖緊力矩 = 表中推薦數據 ×（70-80）%。例如，8.8 級、M45 螺栓，表中建議預緊力矩為 4090N?m，則實際鎖緊力矩為 4090×80% = 3272N?m。
（2）設定泵站壓力
根據所需的力矩值及所用扳手型號，查詢對應表格確定泵站壓力設定值。以上述 8.8 級、M45 螺栓為例，所需鎖緊力矩為 3272N?m，查表可知對應泵站壓力為 29MPa，因此將泵站壓力設定為 29MPa。
（3）壓力設定方法
如圖 2 所示，將換向手柄旋至 A 位置，啟動扳手，觀察壓力表。當活塞桿運動到極限位置時，壓力表指針會從 “0" 急速上升。此時，調節泵站上的高壓溢流閥旋鈕，順時針調節可使壓力升高，逆時針調節則壓力下降，直至壓力表指針指向所需壓力。待指針?lè)€(wěn)定后，擰緊高壓溢流閥旋鈕的鎖緊螺母，完成壓力設定。
（4）鎖緊螺母（如圖 3）
先將套筒套在待鎖緊的螺母上，再將扳手放置在套筒上，確保扳手上的方頭與套筒上的內四方孔良好配合。
找到合適的反作用支點并靠穩，將換向手柄旋至 A 位置（逆時針），扳手開始運轉。當活塞桿運動到極限位置時，將換向手柄置于 B 位置（順時針），如此反復操作，使扳手轉動數次，直至螺母不再轉動，完成鎖緊后取下扳手。
圖3 鎖緊
（5）拆松螺母（如圖 4）
按下并旋出鎖固器⑤，取出驅動軸④，從反方向重新裝上驅動軸④和鎖固器⑤。
將泵站壓力調至最高 70MPa，把扳手放在套筒上，找好反作用支點并靠穩。將換向手柄旋至 A 位置（逆時針），扳手開始運轉，待活塞桿運動到極限位置時，將換向手柄置于 B 位置（順時針），反復操作直至螺母拆下。
圖4 拆松
注意事項：嚴守規范，規避風險
無論鎖緊還是拆松作業，系統工作壓力嚴禁超過 70MPa，防止設備過載損壞。
使用電磁換向電動泵時，當活塞桿運動到兩端極限位置，需立即松開按鈕換向，避免部件受損。
使用手動換向電動泵時，活塞桿到達兩端極限位置后，必須先將換向閥手柄置于中間位，再進行換向操作。
使用手動泵時，應均勻用力搖動手柄，在接近所需壓力和扭矩時，需更加均勻、緩慢地?fù)u動手柄，確保壓力穩定上升。
高壓膠管需處于自由狀態，不得彎成直徑小于 500mm 的圓；連接前要保持快速接頭清潔，使用后旋上防塵帽；膠管需每年進行一次打壓試驗，確保其性能完好。
禁止將重物掉到或壓在高壓膠管上，也不能用高壓膠管拖拉、吊拿其他液壓部件，防止膠管損壞。
在液壓扳手各連接鉸軸及活動部位涂抹潤滑脂，減少摩擦造成的扭矩?fù)p失，保證設備運轉順暢。
本工具嚴禁在 80℃以上的工作環境中使用，避免高溫影響設備性能和使用壽命。
每次使用前，應讓設備空運行幾次，排出液壓系統中的空氣，確保作業正常進行。
警告：嚴禁在系統有壓力時拆卸快速接頭，以防高壓油噴射引發安全事故！
維護與保養：定期呵護，延長壽命
保持扳手各部位清潔，油泵、油缸及膠管周?chē)坏糜谢覊m、污物堆積，防止雜質進入設備內部影響運轉。
工作液需選用運動粘度為 L-HM32-L-HM46 的液壓油，嚴禁使用酒精、水、甘油、普通發動機油等替代，避免損壞液壓系統。
工作液應每年更換一次，更換前需將系統內殘留的舊油清理干凈，確保新油不受污染。
注入的工作液必須經過 120-200 目濾網過濾，保證油液清潔，防止雜質堵塞油路。
使用過程中輕拿輕放設備，避免摔碰，防止外觀受損或內部部件變形。
設備不用時，需適當涂抹防銹油進行防銹處理，然后裝箱存放在干燥、溫度適宜的室內，避免潮濕、高溫或低溫環境對設備造成損害。
妥善保管高壓油管，避免其接觸腐蝕性氣體

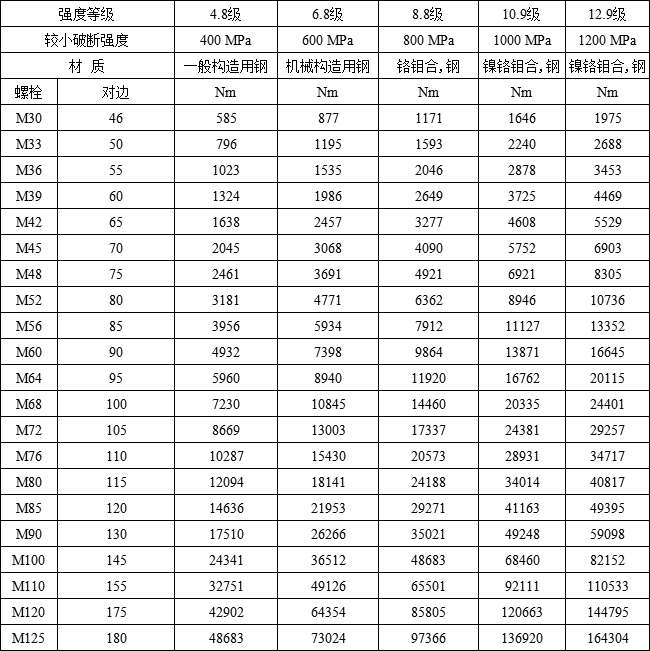

螺栓預緊力矩推薦表
